No rigoroso ecossistema de siderurgia e laminação pesada, poucas máquinas sofrem uma combinação tão severa de esforços dinâmicos e térmicos quanto a bobinadeira do laminador de tiras a quente (LTQ). Responsável por receber a fita de aço saindo das cadeiras acabadoras e da mesa de resfriamento laminar em velocidades elevadas e transformá-la em bobinas perfeitas de até 30 toneladas, o tambor da bobinadeira depende criticamente dos seus segmentos metálicos (setores radiais).
Esses blocos ou setores de liga especial trabalham de forma coordenada através de acionamento radial hidráulico ou mecânico sobre eixos cunha centrais. A função primordial dos segmentos é expandir de forma radial e uniforme para morder, apoiar e tracionar com firmeza a ponta inicial da tira, e posteriormente contrair o diâmetro do tambor ao término da operação, aliviando a tensão do bobinado para permitir a extração suave da bobina acabada.
Solicitações Mecânicas e Desafios de Engenharia
Durante o processo de bobinamento, os segmentos operam sob uma das combinações tribológicas e mecânicas mais severas da indústria pesada. Os principais fatores de desgaste e solicitação incluem:
- Fadiga e Ciclagem Térmica: O contato repetitivo com tiras de aço em temperaturas elevadas de bobinamento (aproximadamente entre 550°C e 750°C, dependendo da liga de aço e da receita da mesa de resfriamento) provoca rápida dilatação na superfície externa, seguida de resfriamento contínuo. Essa oscilação gera microtrincas superficiais de fadiga térmica (conhecidas como craquelamento).
- Choque Mecânico e Mordida Inicial: No instante em que a ponta da tira atinge o tambor em alta velocidade, o conjunto sofre um impacto radial e tangencial massivo. O segmento deve absorver o choque sem trincar nem sofrer deformação plástica permanente.
- Gripagem e Desgaste Adesivo (Galling): A fricção contínua e a elevada pressão de contato entre a fita metálica e a face côncava do segmento exige excelente resistência ao desgaste por atrito e prevenção contra o desgaste adesivo (galling).
Controle Rigoroso de Qualidade e Inspeção por Líquido Penetrante (LP)
Para resistir aos ciclos contínuos de expansão e retração sem falhas operacionais, os segmentos fundidos pela Fundição Mundial passam por rigorosos protocolos de ensaios não destrutivos (END).

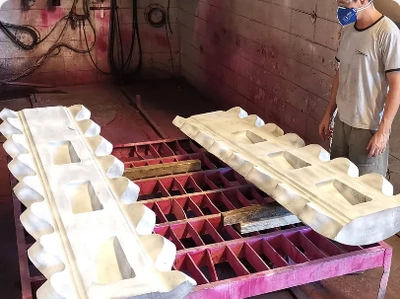

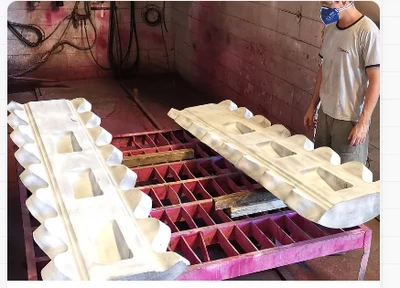

O Ensaio por Líquido Penetrante (LP) é aplicado em toda a superfície especificada pelo plano de inspeção do cliente, com atenção especial aos alojamentos de pinos, guias de alívio e raios de transição. Esse ensaio confirma a inexistência de indicações rejeitáveis conforme os critérios de aceitação e normas técnicas aplicáveis, garantindo que o componente entre em operação livre de descontinuidades superficiais críticas.
Precisão Geométrica, Intercambiabilidade e Processo de Fabricação

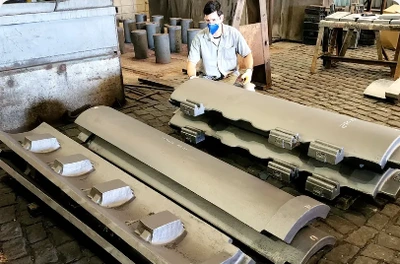

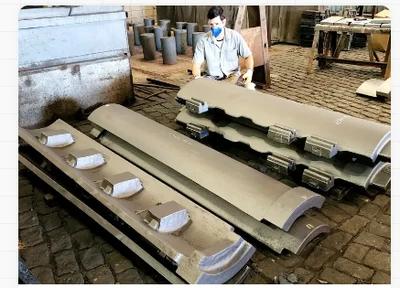

Como o mandril da bobinadeira trabalha em rotação contínua e sob elevadas tensões, pequenas variações dimensionais entre os segmentos podem provocar distribuição desigual de carga, vibração excessiva, desgaste prematuro das guias e perda de qualidade na formação da bobina. Por isso, a precisão dimensional durante a fundição, o tratamento térmico e a usinagem é fundamental para garantir a intercambiabilidade perfeita e a confiabilidade operacional do conjunto.
Com capacidade para produzir peças fundidas de 20 kg até 3.200 kg e tradição de mais de 20 anos na fabricação de componentes siderúrgicos sob encomenda, a Fundição Mundial assegura:
- Aços Liga Específicos: Fabricação em aços liga fundidos especificados pelo projeto do cliente (incluindo composições contendo Cr, Mo e Ni quando requerido para resistência à temperatura e fadiga mecânica).
- Tratamentos Térmicos Controlados: Processos térmicos de Normalização, Têmpera e Revenimento para refinamento de grão, tenacidade e alívio de tensões residuais.
- Usinagem de Precisão CNC: Acabamento rigoroso nos arcos radiais e assentos de acoplamento, garantindo expansão radial uniforme e perfeito assentamento no tambor.
Sua Siderúrgica Necessita de Segmentos de Bobinadeira sob Encomenda?
Paradas não programadas no laminador de tiras a quente geram custos elevadíssimos. Conte com a engenharia da Fundição Mundial para produzir seus segmentos com garantia total de qualidade, modelagem CNC e entrega CIF para o Sudeste.
