Na engenharia de acionamentos de grande porte — amplamente empregada em setores como mineração, siderurgia, usinas sucroalcooleiras e plantas de cimento —, o suporte planetário (porta-planetas ou planet carrier) desempenha o papel de espinha dorsal estrutural nos redutores de velocidade epicicloidais. Projetados para transmitir torques colossais em espaços compactos, esses componentes exigem alta rigidez mecânica e fabricação sob encomenda de elevadíssima precisão.
O suporte planetário é o elemento responsável por alojar os eixos, rolamentos e engrenagens planetárias, garantindo o alinhamento angular perfeito e a distribuição uniforme das cargas de flexão e torção durante o funcionamento do equipamento.
Como o Redutor Tipo Planetário Funciona
O redutor tipo planetário opera em função direta das engrenagens planetárias acopladas ao suporte planetário (porta-planetas). O processo de redução e transmissão de torque ocorre através da seguinte dinâmica operacional:
- Acionamento do Pinhão Solar: A rotação de entrada aciona o pinhão solar central, que transmite o movimento simultaneamente para as engrenagens planetárias distribuídas ao seu redor.
- Apoio no Suporte Planetário: Cada engrenagem planetária é alojada no porta-planetas por meio de pinos retificados de alta precisão e rolamentos de elevada capacidade. O suporte guia a rotação e serve de apoio fundamental para absorver o movimento de torção.
- Engrenamento na Coroa Interna: As engrenagens planetárias giram em contato com a engrenagem anelar interna (coroa), que viabiliza a reação mecânica necessária para passar o torque para o próximo estágio ou diretamente para o eixo de saída.
As Vantagens Operacionais e Construtivas do Dispositivo
A ampla utilização do redutor planetário na indústria pesada deve-se ao seu desempenho excepcional e eficiência mecânica superior. Entre as principais vantagens obtidas com essa tecnologia, destacam-se:
- Elevada Densidade de Torque: Como a carga de torção é dividida simetricamente entre múltiplas engrenagens planetárias montadas no suporte planetário, as tensões dente a dente são drasticamente reduzidas em comparação com redutores de eixos paralelos convencionais.
- Otimização e Motores Mais Compactos: Permite obter altas taxas de redução em carcaças compactas, viabilizando a utilização de motores primários de maior velocidade e menor torque (mais econômicos e compactos), otimizando o dimensionamento estrutural do acionamento.
- Cancelamento de Forças Radiais e Estabilidade: O suporte planetário atua equilibrando as forças radiais internas de forma simétrica no pinhão solar, resultando em menor nível de vibração, maior vida útil dos rolamentos e alta confiabilidade operacional.

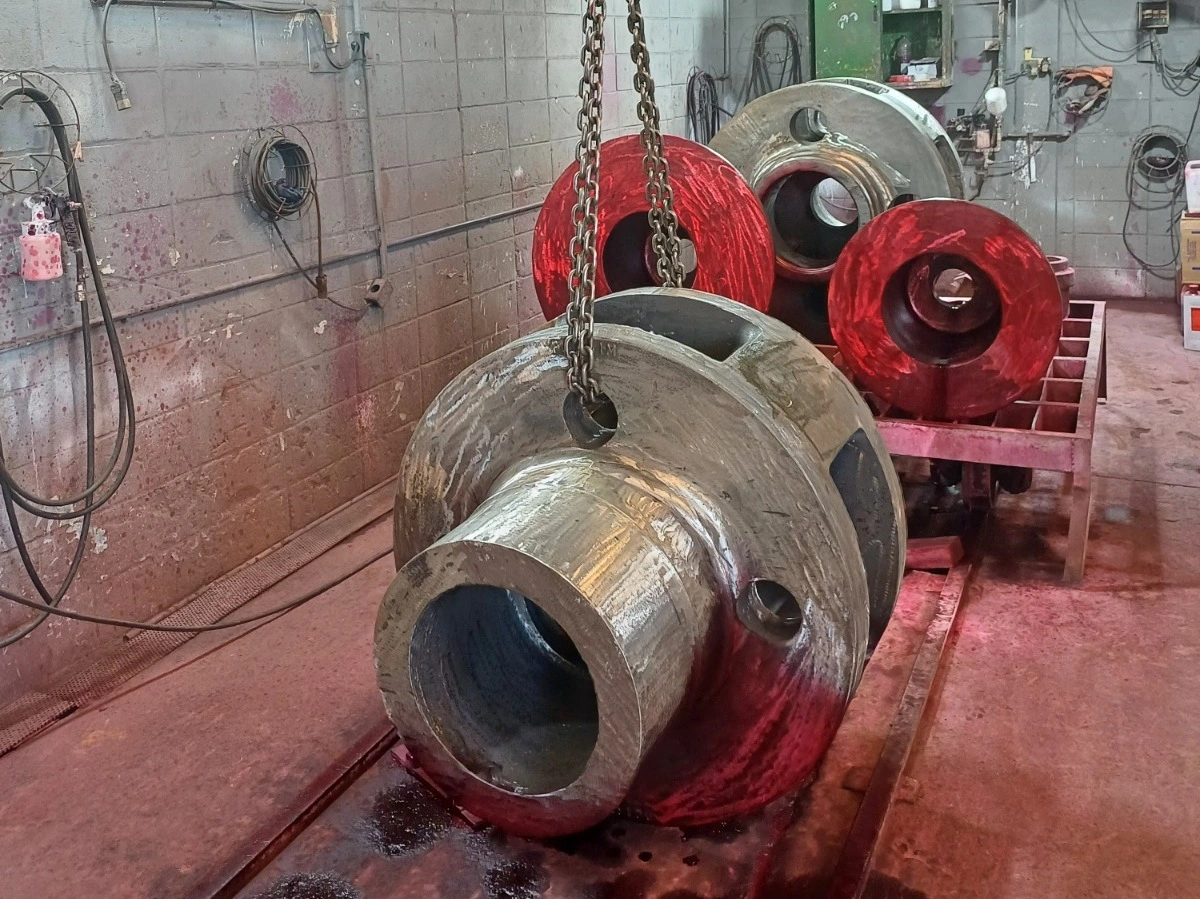

Fabricação sob Encomenda e Engenharia de Fundição Pesada
Devido às extremas forças de torção e fadiga contínua impostas ao porta-planetas em operação contínua, a fabricação dessa peça exige severo controle metalúrgico e dimensional em todas as etapas:
- Capacidade Produtiva de 20 kg a 3.200 kg: A Fundição Mundial fabrica suportes planetários e componentes de transmissão sob encomenda com capacidade útil de fundição de até 3.200 kg por peça.

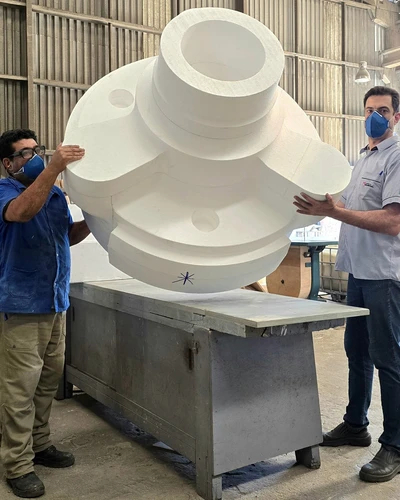

- Seleção de Ligas de Alta Resistência: Produção em aços liga fundidos especificados pelo cliente (com adição de Cr, Mo, Ni) e ferro nodular de alta tenacidade, sob rigorosa observância de normas globais (como ISO e AGMA).
- Alívio de Tensões e Tratamentos Térmicos: Peças submetidas a ciclos de Alívio de Tensões (para eliminação de tensões residuais da fundição e usinagem) e, quando requerido pelo projeto, Têmpera e Revenimento (Beneficiamento) para maximização da resistência mecânica e tenacidade.

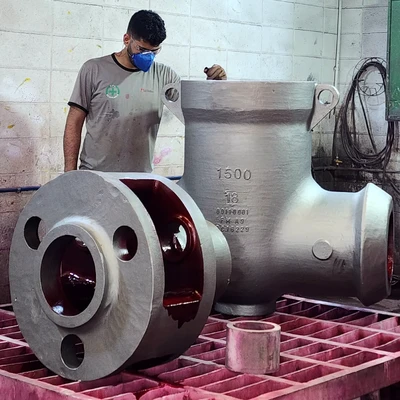

- Ensaios Não Destrutivos (END): Inspeções rigorosas por Líquido Penetrante (LP) e Ultrassom (US) para confirmação de total sanidade metalúrgica e ausência de descontinuidades.

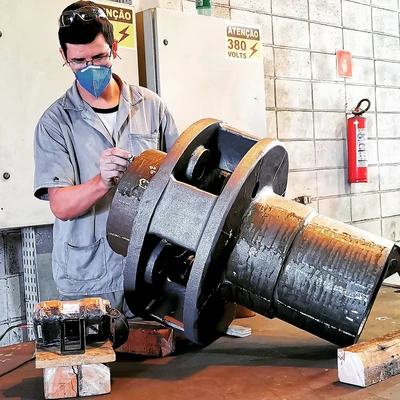

- Usinagem de Precisão CNC: Acabamento de altíssima precisão nos alojamentos dos pinos planetários e superfícies de acoplamento, assegurando alinhamento angular perfeito, paralelismo e intercambiabilidade estrita.
Sua Empresa Necessita de Suportes Planetários Fundidos sob Encomenda?
Evite paradas não programadas em seus redutores de grande porte. Conte com a engenharia da Fundição Mundial para fundir e usinar seus suportes planetários com modelos em CNC, controle rigoroso de qualidade e entrega CIF para a região Sudeste.
