Em sistemas industriais de transporte contínuo a granel — como as esteiras transportadoras de minério de ferro, brita, grãos, cimento, fertilizantes e papel e celulose —, o sistema de movimentação precisa operar em regime 24/7 sem interrupções não planejadas. No centro dessa operação dinâmica estão os tambores de correia transportadora (tambores de tração, retorno, esticamento e desvio), elementos fundamentais para a transmissão de torque e sustentação de cargas elevadíssimas.
Para suportar a deformação por flexão e a torção contínua gerada pela tensão da correia, as extremidades desses tambores utilizam componentes vitais: os discos fundidos de extremidade (discos laterais), soldados ou ajustados nas pontas do tubo de aço para conectar a carcaça cilíndrica ao eixo central de transmissão.

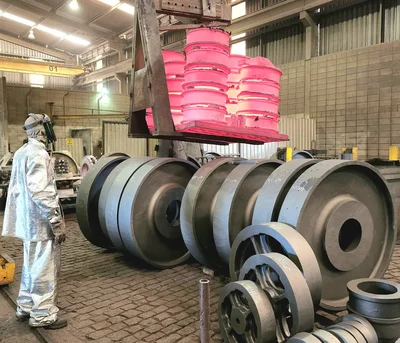

A Fundição Mundial é especialista na fabricação sob encomenda de discos fundidos brutos para tambores de correia transportadora, desenvolvendo peças em ligas de alta resistência mecânica para atender aos projetos mais exigentes da indústria pesada.
O que são os Discos Fundidos para Tambores de Correia Transportadora?

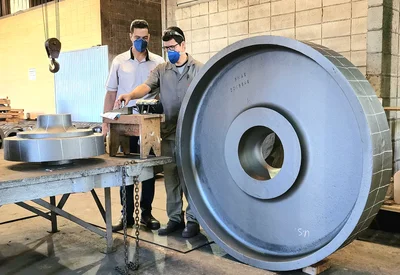

Os tambores de correia transportadora são construídos a partir de um tubo de aço cilíndrico de grande espessura. Nas duas extremidades desse tubo, são posicionados os discos laterais fundidos. Esses discos possuem a função mecânica de fechar o cilindro e fornecer o cubo central de acoplamento onde é instalado o eixo motriz ou movido do tambor.
Por serem o ponto de transição de força entre o eixo rígido e a casca do tambor, os discos estão sujeitos a tensões combinadas intensas:
- Esforço de Flexão Cíclica: Provocado pelo esticamento permanente da correia sob carga pesada.
- Torque de Tração: Transferido pelo eixo motriz no acionamento da esteira.
- Ciclagem de Fadiga Mecânica: Milhares de rotações diárias sob ambientes corrosivos e abrasivos.
Por que Utilizar Discos Fundidos Brutos em Vez de Chapas Soldadas?
Historicamente, alguns tambores leves utilizavam discos cortados a plasma em chapas planas de aço. Contudo, em aplicações pesadas de mineração e siderurgia, a opção por discos fundidos sob encomenda oferece vantagens técnicas insuperáveis:
1. Distribuição Homogênea de Tensões
O processo de fundição permite criar transições suaves com raios de concordância generosos entre o cubo central e a aba periférica do disco. Isso elimina os concentradores de tensão (entalhes) e soldas de topo críticas que costumam trincar em discos produzidos por calandragem ou corte plano.
2. Seleção sob Medida de Ligas Metálicas
A Fundição Mundial produz discos brutas em ligas especificamente formuladas para a solicitação de cada cliente:

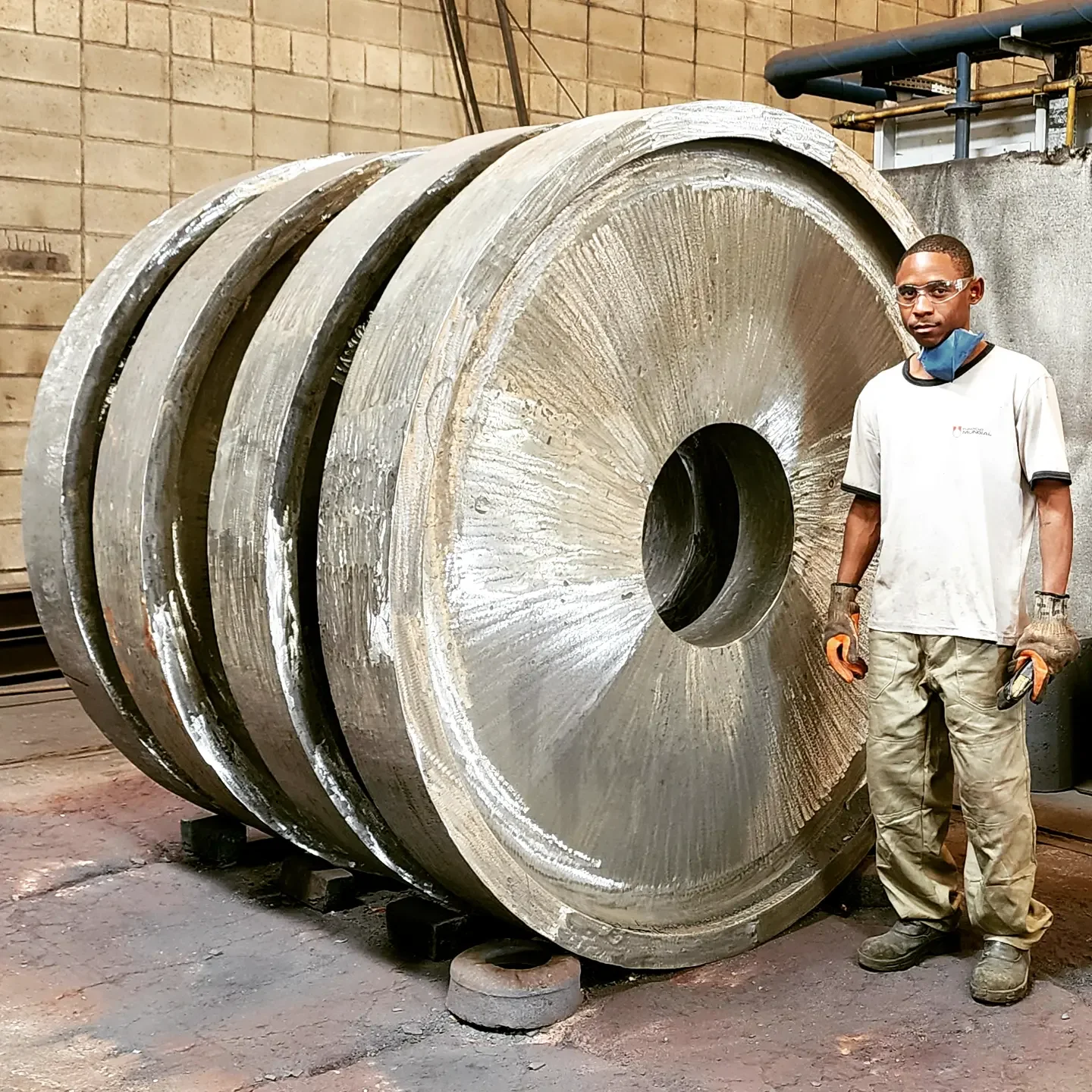

- Ferro Nodular (FE 50007 / FE 60003 / FE 70002): Excelente capacidade de amortecimento de vibrações, alta resistência à fadiga mecânica e tenacidade superior.
- Aços Fundidos ao Carbono e de Baixa Liga (ASTM A27 / ASTM A148 / Aço 1045): Indicados quando o disco necessita de soldabilidade total para união ao tubo de aço da carcaça do tambor.
⚙️ Necessita de outras ligas especiais para o seu projeto? Acesse a nossa Tabela Completa de Ligas da Fundição Mundial para consultar as especificações técnicas de todos os nossos ferros e aços fundidos.
Tratamento Térmico Especializado para Alívio de Tensões

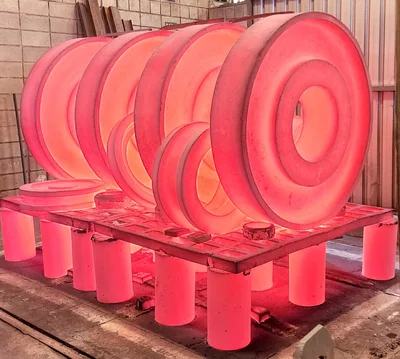

Após o vazamento e desmoldagem, os discos fundidos brutos passam por ciclos rigorosos de Tratamento Térmico de Alívio de Tensões (Normalização / Recozimento) em nossos fornos industriais. Esse processo é essencial para eliminar as tensões residuais provenientes da solidificação do metal, garantindo estabilidade dimensional absoluta e prevenindo deformações ou trincas durante a operação do tambor em campo.
Garantia de Qualidade e Ensaios Não Destrutivos (END)
Para assegurar que cada disco fundido bruto entregue pela Fundição Mundial atenda aos requisitos internacionais de segurança em correias transportadoras, todas as corridas passam por rigorosos controles de qualidade e Ensaios Não Destrutivos (END) em laboratório próprio:
- Análise Espectrométrica de Emissão Óptica: Validação de 100% da composição química do metal líquido antes do vazamento.
- Ensaio de Ultrassom (US): Verificação interna para garantia de sanidade bruta e ausência de rechupes ou porosidades no núcleo da peça.
- Ensaio de Líquido Penetrante (LP) e Partículas Magnéticas (PM): Inspeção de superfície para assegurar peças brutas isentas de trincas.
Fundição Mundial: Sua Parceira em Peças Fundidas Brutas sob Encomenda
Com mais de quatro décadas de experiência na produção de peças metálicas pesadas para a indústria, a Fundição Mundial fornece discos fundidos brutos sob desenho técnico ou amostra para fabricantes de tambores, mineradoras, usinas e caldeirarias industriais de todo o Brasil.
Produzimos peças brutas prontas para usinagem técnica externa, oferecendo dimensional preciso e tolerâncias rigorosas para fácil processamento pelos nossos clientes.
